Productoverzicht

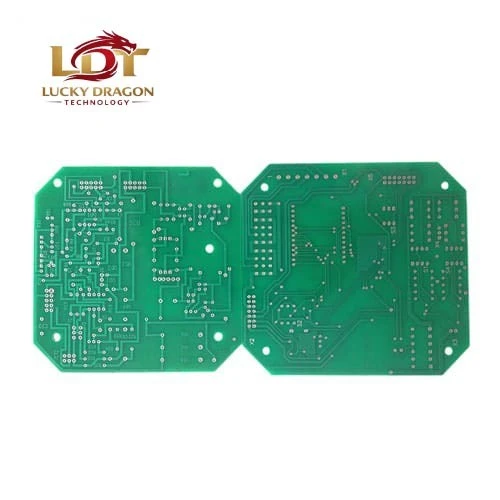

Dubbellaagse PCB's, ook wel dubbel{0}}zijdige PCB's genoemd, zijn PCB-structuren met geleidende koperen circuits die aan beide zijden van het isolerende substraat zijn aangebracht en via via's met elkaar zijn verbonden om een elektrische verbinding tussen de bovenste en onderste lagen te bewerkstelligen.

Vergeleken met enkellaags PCB's bieden dubbellaags PCB's een hogere routeringscapaciteit en circuitintegratiedichtheid, waardoor ze voldoen aan de eisen van complexere elektronische producten voor signaaloverdracht, energiebeheer en functionele module-integratie, terwijl een uitstekende balans tussen kosten en prestaties behouden blijft.

In flexibele elektronische toepassingen gebruikt Flexibel Dubbel{0}}zijdig karton flexibele PI (Polyimide)-materialen als substraat, waardoor buigbare, opvouwbare en dynamische interconnectiemogelijkheden mogelijk zijn op basis van dubbelzijdige routing-. Deze borden worden veel gebruikt in lichtgewicht, draagbare en draagbare elektronische apparaten.

Dubbellaagse PCB's worden op grote schaal gebruikt in industriële besturingen, consumentenelektronica, auto-elektronica, communicatieapparatuur en vele andere toepassingen, waardoor ze een van de meest voorkomende PCB-structuren zijn voor elektronische producten met gemiddelde- tot hoge- complexiteit.

Producteigenschappen

Dubbele-zijgeleiding voor meer flexibiliteit bij het circuitontwerp
Ondersteunt complexere elektronische circuitstructuren
Uitstekende signaal- en stroomverdelingsmogelijkheden
Ondersteunt via interconnectietechnologie
Uitstekende balans tussen kosten en prestaties
Geschikt voor hoge-snelheidssignalen en gemengde analoge ontwerpen
Ondersteunt zowel stijve als flexibele dubbelzijdige bordstructuren
Ideaal voor elektronische productontwerpen met gemiddelde- tot hoge- dichtheid

Toepassingen

Consumentenelektronica
Industriële besturingssystemen
Voedingsmodules
Auto-elektronica
Communicatieapparatuur
Medische elektronica
Beveiligings- en bewakingsapparaten
Smart Home-apparaten
Draagbare elektronica

Productspecificaties (voorbeeld)

Item	Specificatie
Aantal lagen	2 lagen
Basismateriaal	FR4 / Hoog-Tg FR4 / PI (flexibel dubbelzijdig-zijdig bord)
Borddikte	0,2–2,4 mm
Minimale spoor/ruimte	4/4 mil
Minimale gatgrootte	0,15 mm
Koperdikte	0,5-4 oz
Oppervlakteafwerking	HASL / ENIG / OSP / Immersiezilver
Impedantiecontrole	±10%
Bedrijfstemperatuur	-40 graden ~ 125 graden (afhankelijk van materiaal)

Voordelen vergeleken met enkellaags PCB's

Item	Dubbellaagse PCB's	Enkellaagse printplaat
Routeringsmogelijkheden	⭐⭐⭐⭐	⭐⭐
Complexe circuitondersteuning	⭐⭐⭐⭐	⭐
Signaalintegriteit	⭐⭐⭐⭐	⭐⭐
Structurele flexibiliteit	⭐⭐⭐⭐	⭐
Systeemintegratiemogelijkheden	⭐⭐⭐⭐	⭐⭐

Samenvatting van productvoordelen

Verbetert de routeringsdichtheid en ontwerpflexibiliteit
Voldoet aan de vereisten van elektronische systemen met gemiddelde- en hoge- complexiteit
Verbetert de signaal- en krachtoverdrachtstabiliteit
Vermindert de totale productomvang en structurele beperkingen
Ondersteunt flexibele structuurontwerpen
Brengt prestaties, betrouwbaarheid en kosteneffectiviteit in evenwicht
Geschikt voor een breed scala aan industriële en consumentenelektronica-toepassingen
